高さ12ｍから撮影する機材製作日記(11) ― 2017/07/07 18:57

　本日は、ワイヤの出し入れを制御するための、コントロールボックスの製作状況です。

３本のワイヤを三方から斜張し、ポール(ロッド)が倒れないようにするため、ワイヤの送り出しは慎重にする必要があります。

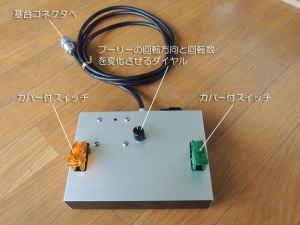

　左側のカバー付スイッチは、電源のON、OFFです。ONしてダイヤルを回すことでワイヤを送り出すことができます。

　右側スイッチは、ワイヤ折り返し部にあるプーリーのリミットスイッチの故障や、緊急時に一時的に配線を接続して、プーリーを回転させるときに、ONします。

基台の制御箱の蓋を開けてみました。複雑なものは、何もありません。

強いて言えば、モータコントロールの電子回路くらいです。

電池ボックスの中に単３乾電池８本が、入っています。

電池のないときは、外部からの自動車用バッテリーや、100V用ＡＣ電源からもとれるように、一応考えています。

唯一、複雑なものは、「フルブリッジＤＣモータコントロール」用の電子回路です。

既成キットを購入し、組立ました。

普通のスイッチを付けずに、遊び心で、カバー付スイッチを取付ました。

カバーを開けないと、ＯＮに出来ない構造になっています。

カバーを閉めると、自動的にＯＦＦになります。

別名を、「ミサイルスイッチ」というそうです。

次回は、カメラを制御する制御盤（箱）の紹介予定です。

高さ12ｍから撮影する機材製作日記（8） ― 2017/02/20 12:36

　昨日、出来上がったベアリング台を、ＣＮＣで削り出した上部基台に取付ました。
軽くクルクルと回ります。ベアリングは、機械の素になる大事な機械部品です。

いつも不思議に思うのですが、ベアリングは複雑な加工をしている割には、値段が安いように思われます。機械のあらゆる所に使用されているので、それだけ大量生産で安く出来るのでしょう。サイズ、種類も数多くあります。

　下写真は、上部基台に取付、いよいよ、１２ｍポールを載せたところです。

重いポールをクルクルと楽に回します。

高さ12ｍから撮影する機材製作日記（7） ― 2017/02/18 22:38

　今日は、１２ｍのポールを立てるベアリングの台の製作です。

カメラを左右に振る操作は、過去には、ＹｏｕＴｕｂｅ「高所撮影カメラ」で紹介しているようにサーボモータで回転させていましたが、よく考えてみれば、ポールの先端にカメラであればそのポールを回転させればカメラも一緒に回ります。機構の工夫ばかりに気をとられシンプルな簡易な方法があるのに、ドツボに入りかけていました。

下写真は、その１２ｍ長のポールを置いて、スムーズに左右に回転させるためのベアリングの台です。このベアリングは、上からの荷重を受け回転するスラスト軸受といわれるもので、一般的にいわれる回転軸に取付けるラジアル軸受とは違います。

ラジアル軸受は、簡単に分解不可能ですが、スラスト軸受はボール部をケーシングで上下に挟んでいるだけなので、すぐバラバラになってしまいます。

そこで、ベアリング全体を、３Ｄプリンタで作成したケースの中に入れ、外れ止めを装着しました。
